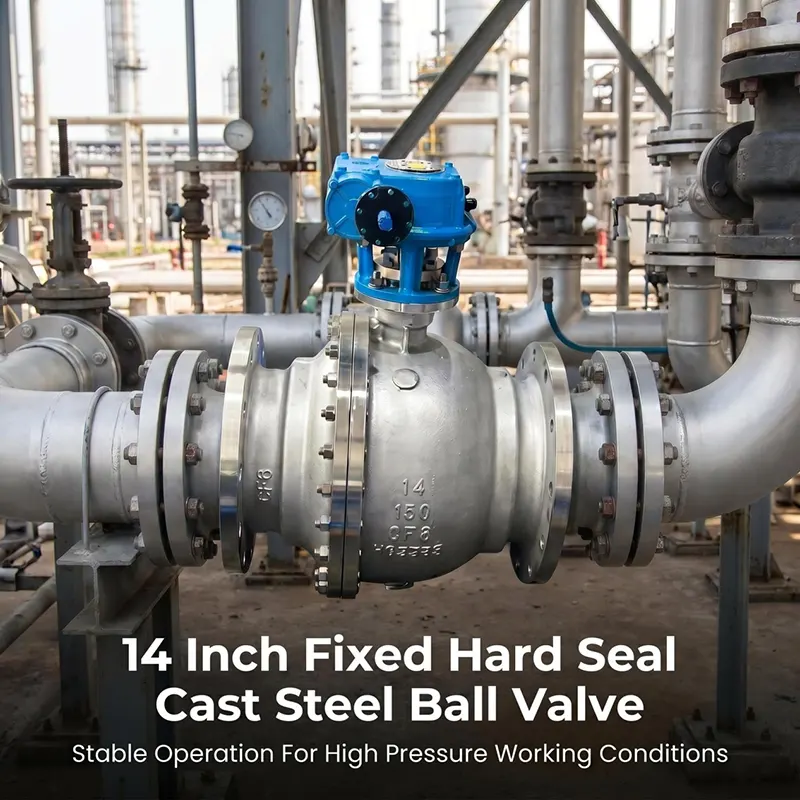

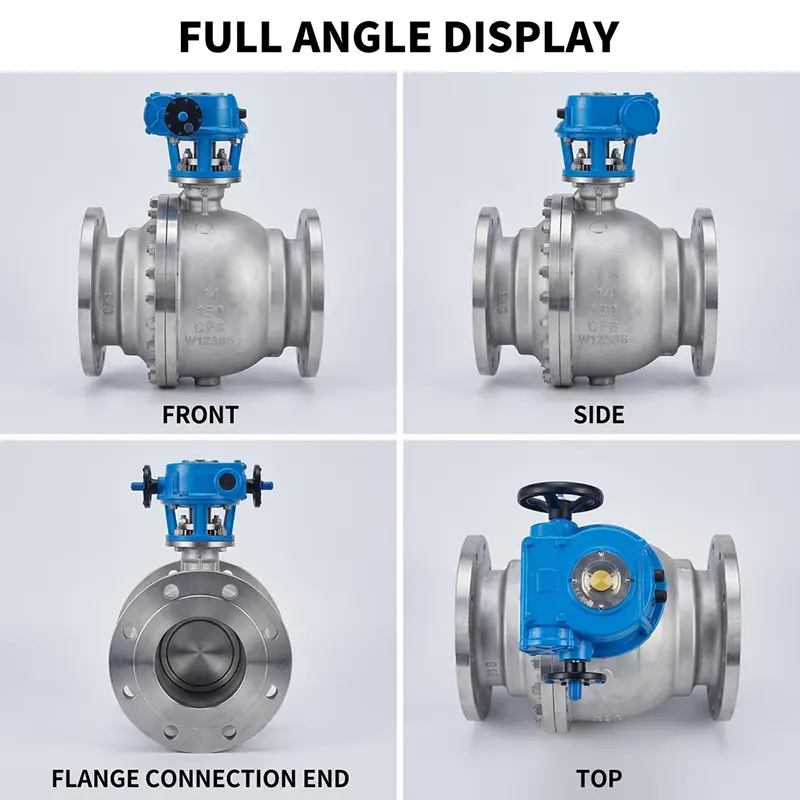

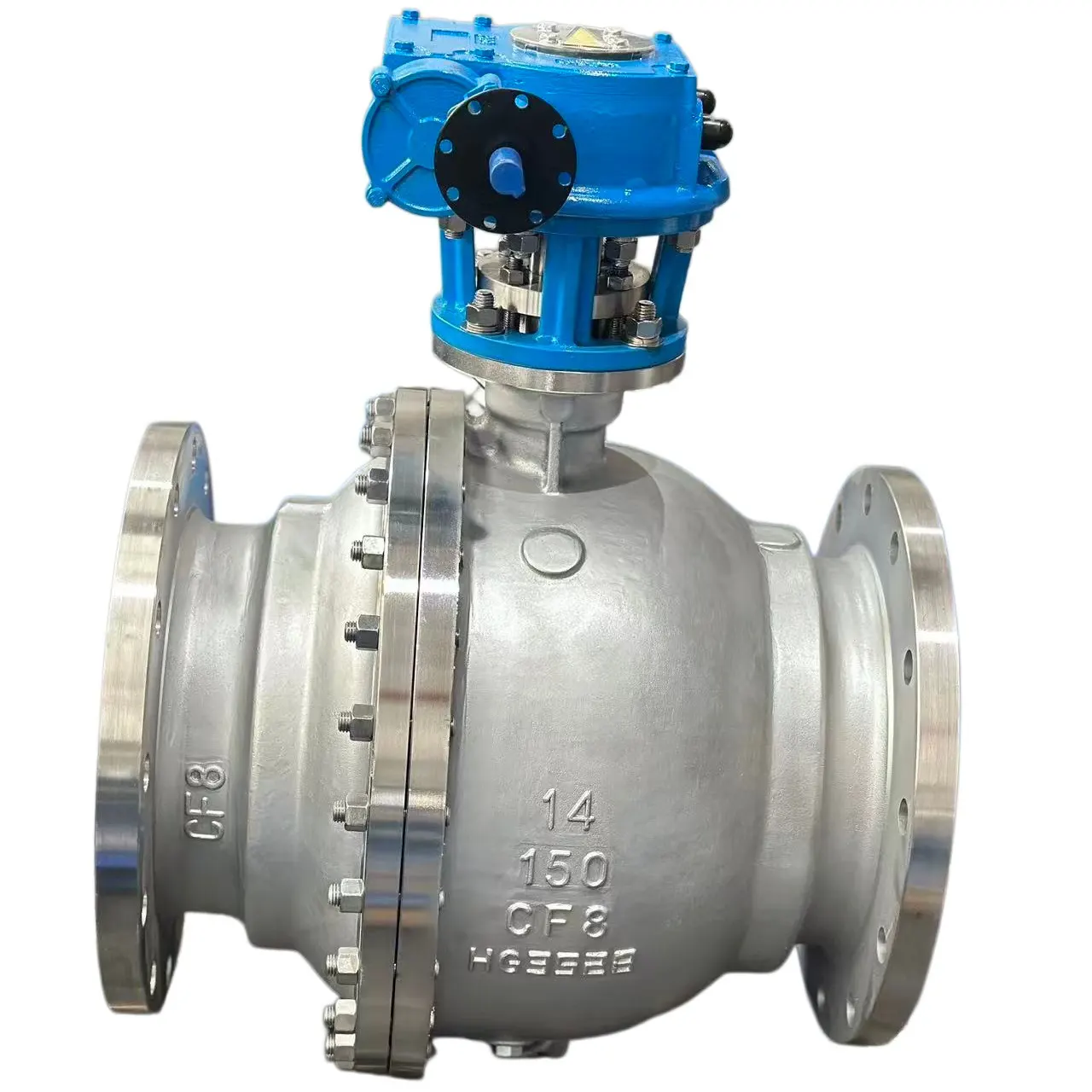

Valve à sphère fixe en acier inoxydable Valve à sphère à bride forgée

Funzioni di u produttu

- Struttura di sfera fissa montata in trunnion, adatta per e cundizioni di travagliu di grande foratura è alta pressione.

- Corpu di valvula forgiatu cù materiale densu, alta forza meccanica è bona prestazione anti corrosione.

- Cuncepimentu di u portu pienu, resistenza à u flussu chjucu, grande capacità di flussu, convenientu per a pulizia di pigging pipeline.

- U sediu flottante caricatu à molla realiza un chjusu strettu bidirezionale, una bassa rata di fuga.

- Disegnu di tige anti-esplosione, custruitu in una struttura antistatica è sicura di u focu cumpletu cù API 607.

- Sede auto-rilievante per a sovrapressione di cavità anormale per migliurà a sicurità di u funziunamentu.

- Coppia operativa bassa, supporta cicli frequenti di apertura-chjusu per un serviziu stabile à longu andà.

Attributi chjave

Struttura di u produttu

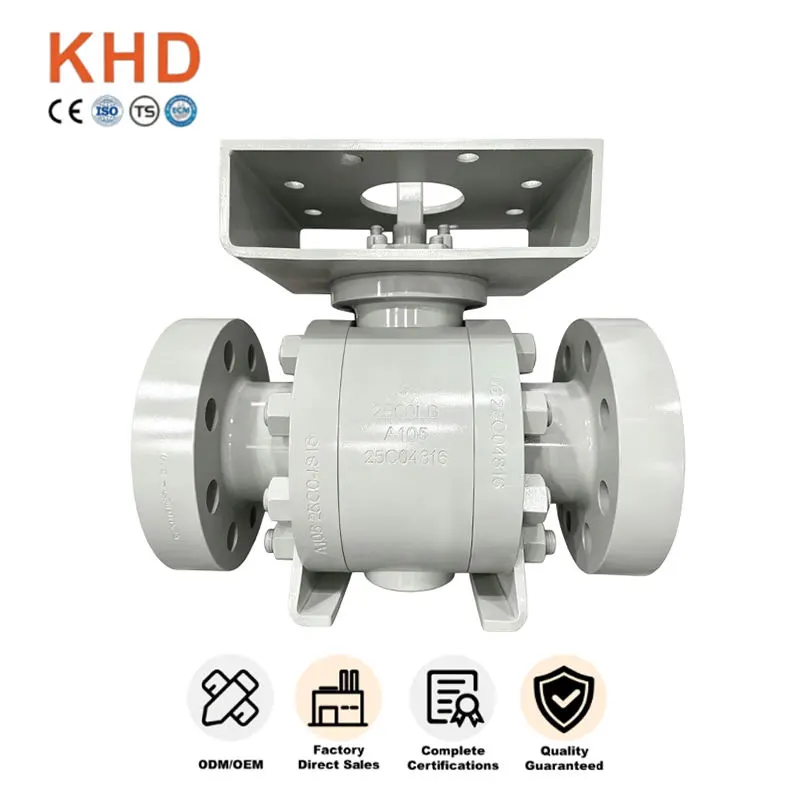

Il s'agit d'une valve à sphère à bride forgée en acier inoxydable. A bola hè sustinuta da l'arbureti di u trunnion superiore è inferiore invece di flottante da a forza di u sediu. I cumpunenti principali includenu u corpu di a valvola forgiata, u bonnet, a sfera fissa, l'arbureti superiori è inferiori, sedili flottanti precaricati di molla, stelo anti-splosione, estremità di cunnessione di flange, è cuscinettu di montaggio superiore ISO 5211 per attuatori. Doppiu bloccu è funzione di sanguinamentu pò esse furnitu nantu à dumanda. Opzioni di faccia flange: RF, RTJ.

- Corpu di valvula / Bonnet: acciaio inox forgiatu A182 F304 / A182 F316L

- Ball: Acciaio inox forgiatu, cromatu duru o Stellite dura-face

- Stem: acciaio inox A182 F316

- Seat Seal: PTFE / RPTFE per a tenuta morbida; Stellite 6 hard-alliage per u metallu hard-seal

- Guarnizione è O ring: FKM, PTFE, persunalizati per diverse temperature

- Bulloni: bulloni in acciaio inox B8 / B8M

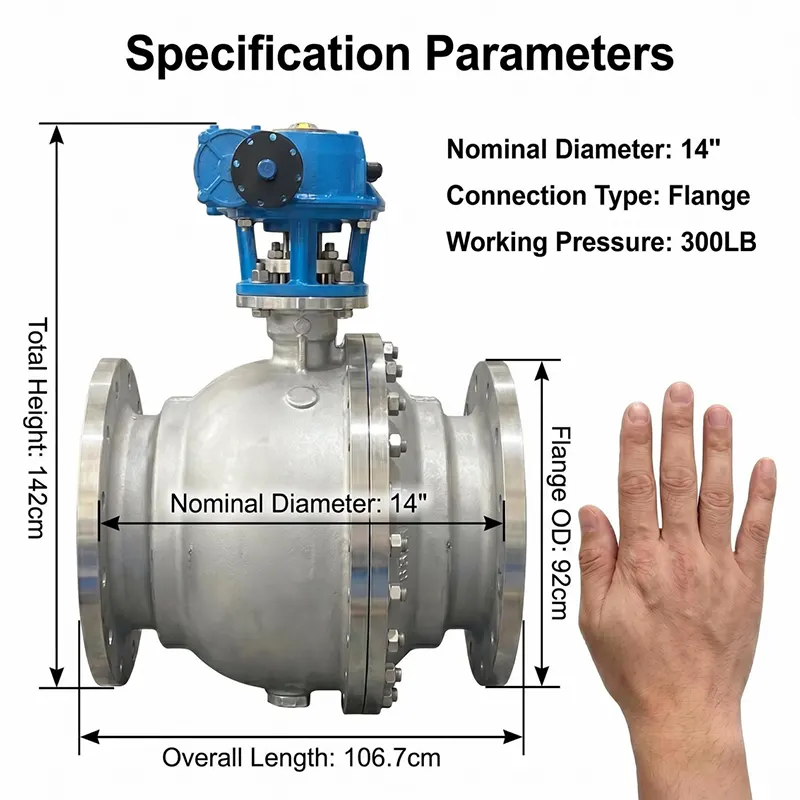

Pressione & Temperature Range

-Classe di pressione: PN16-PN100, Class150-Class2500

- Temperature de travail :

• Versione Soft-seal: -29 ℃ ~ + 200 ℃

• Versione in metallo duro: -29 ℃ ~ + 425 ℃

-Test Standard: API 598, prova di cunchiglia 1,5 volte a pressione nominale; prova di sede 1,1 volte a pressione nominale

- Gamma di dimensioni: DN50-DN600 (NPS2"-NPS24")

Tipi di operazione

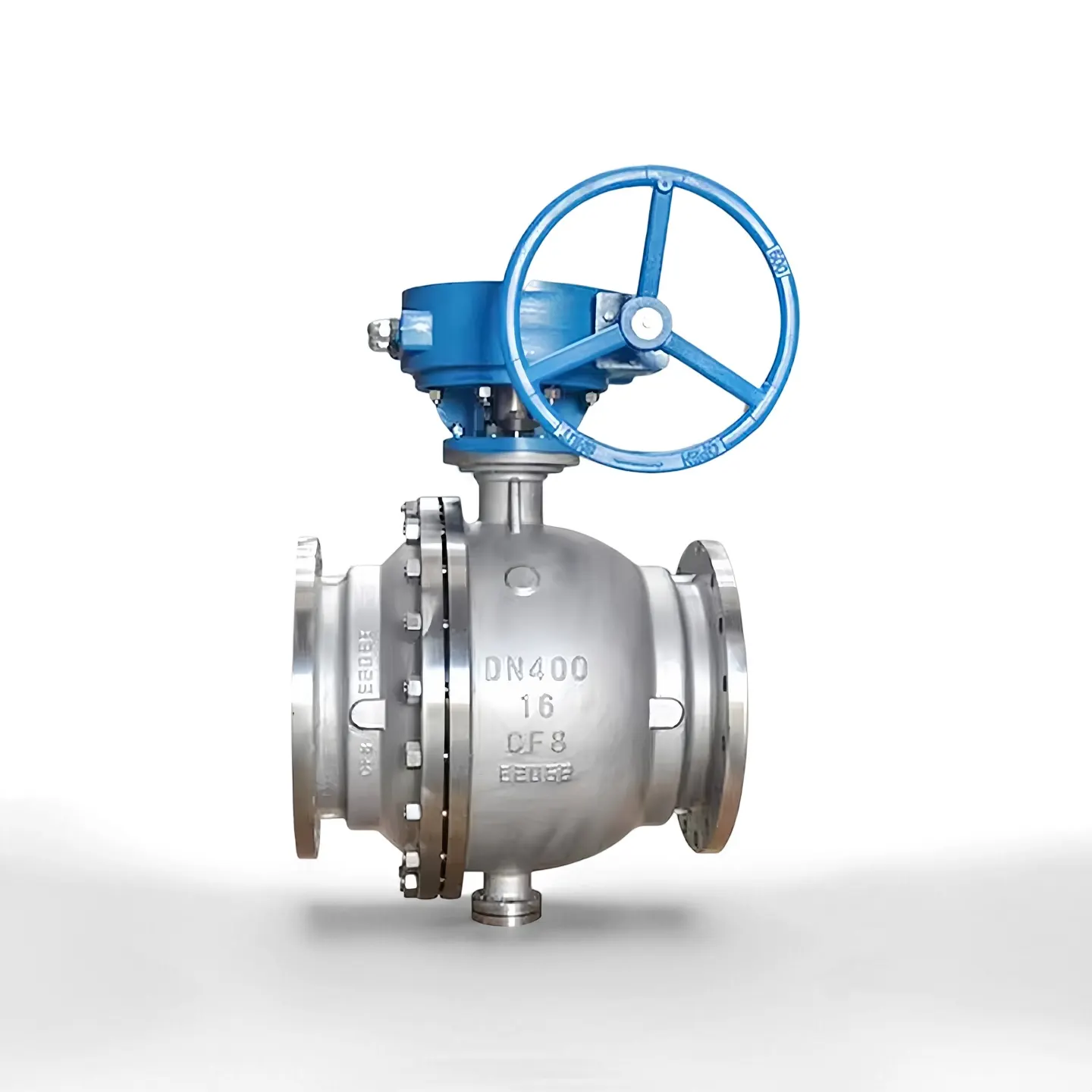

-Manuale: Operatore di ingranaggi a vite senza fine per grandi esigenze di coppia

-Pneumaticu: Attuatore pneumaticu à singulu azione / doppia azione, cù interruttore di limite è valvola solenoide

-Elettricu: Attuatore elettricu di tipu on-off o modulante per u cuntrollu automaticu à distanza

-Attuazione idraulica / elettroidraulica dispunibule nantu à dumanda speciale

Tutti l'attuatori sò adattati à a piattaforma di montaggio ISO 5211.

Applicazioni

Ampiamente aduttatu per u serviziu on-off è isolamentu per u liquidu, u gasu è u mediu corrosivu. Adupratu principalmente in pipeline di petroliu è gasu à longa distanza, piante petrochimiche, trasfurmazioni chimiche, generazione di energia, trattamentu d'acqua, GNL è altri prughjetti industriali pesanti.

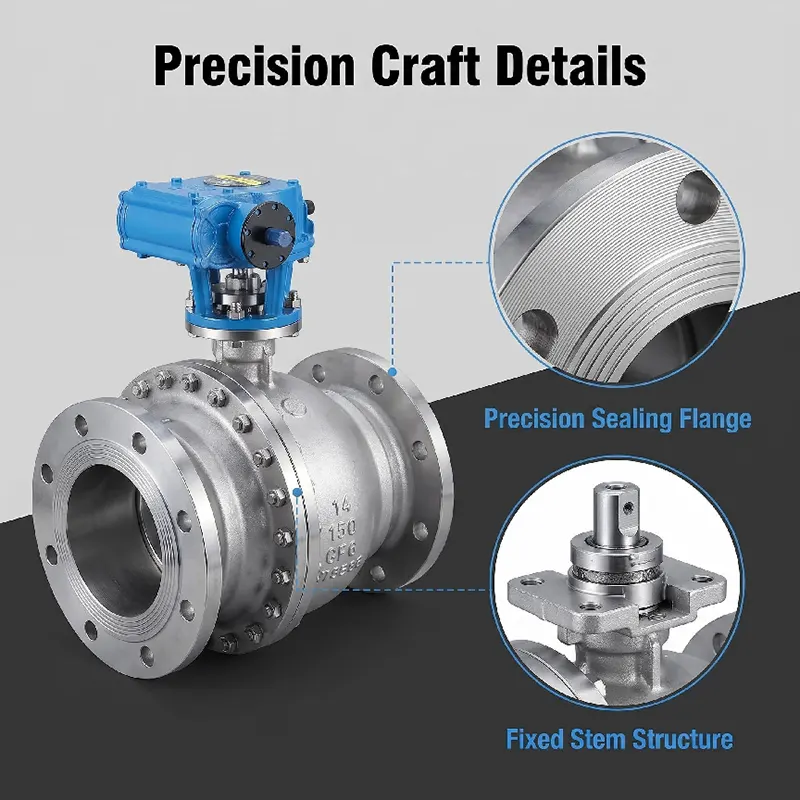

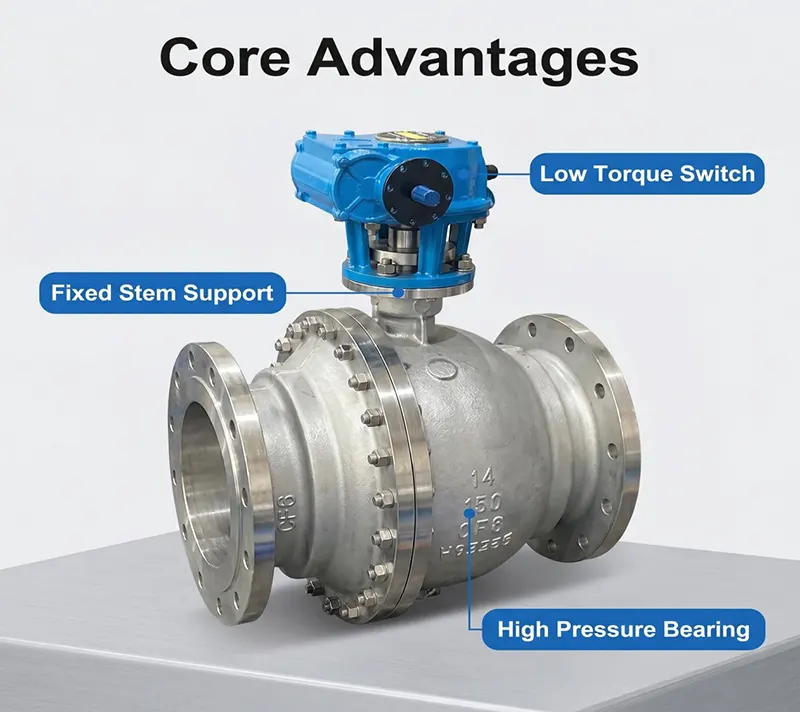

Perchè sceglite a nostra valvola a sfera fissa in acciaio inox Valvola a sfera a flangia forgiata?

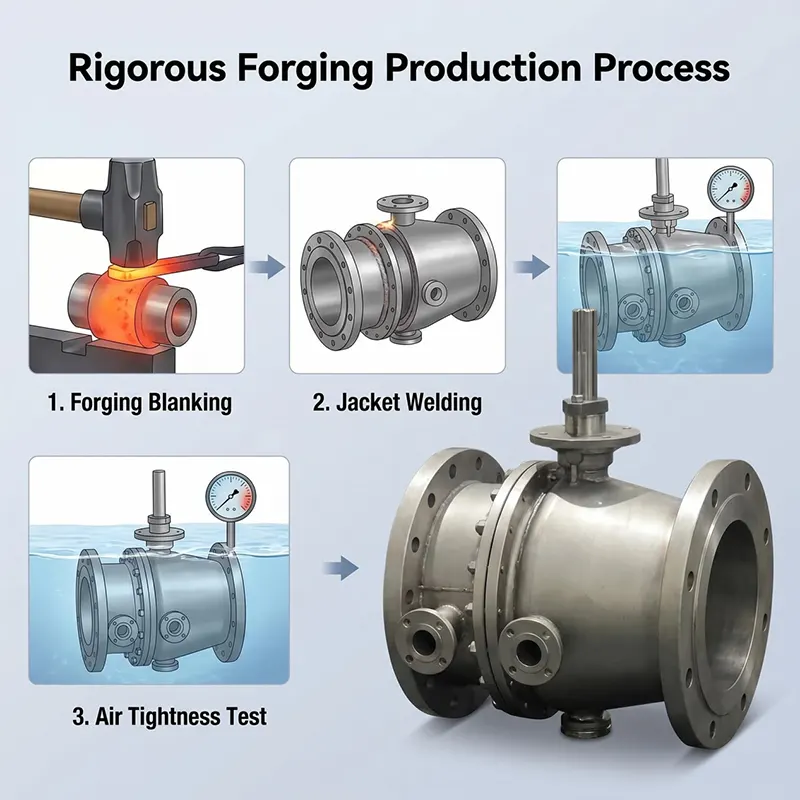

1. Aduttà u prucessu di forgiatura cumpleta, materiale internu compactu senza difetti di porosità di casting, adatta à pipeline di alta pressione.

2. Disegnu di bola fissa Trunnion riduce assai u torque di u funziunamentu per a cundizione di travagliu di alta pressione di grandezza.

3. Ispezione materiale strettu in entrata, ogni valvula passa a prova di fuga di gasu idrostatica cumpleta prima di consegna.

4. Support soft-seal è metallu hard-seal dui versioni à currisponde à differente temperature è esigenze mediu.

5. Offriamu un supportu tecnicu cumpletu, una revisione di disegnu è una guida post-vendita per u vostru prughjettu.

Guida di compra

Per piacè furnite quì sottu l'infurmazioni quandu invià a dumanda:

1. Taglia nominali è classi di prissioni

2. Mediu di travagliu, temperatura di travagliu attuale

3. Tipu di sigillatura: sigillo duru o sigillo duru di metallu

4. Tipu di funziunamentu (ingranaggi vermi / pneumatici / elettrici ecc.)

5. Flange standard è tipu di faccia di flange (RF / RTJ)

6. Esigenza speciale: sicura di u focu, funzione DBB, trattamentu anti corrosione etc.

U nostru ingegnere offre una pruposta adatta secondu a vostra cundizione di travagliu.

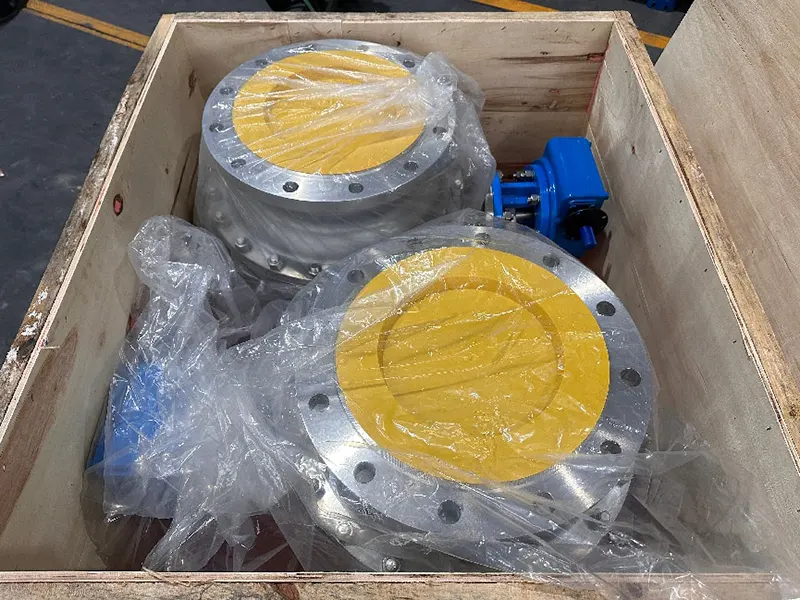

Imballaggio è spedizione

Ogni valvula serà pulita è prutetta prima di imballà. I porti di valvule sò sigillati cù tappi di plastica per mantene a cavità interna pulita. I valvole sò imballati in casse di compensatu solidu adattati per u trasportu marittimu. Supportemu EXW, FOB, CIF, DAP è altri termini cummerciale. E merchenzie ponu esse spedite à u portu marittimu designatu o magazzinu.

OEM & ODM

Acceptemu ordini OEM è ODM. Pudemu persunalizà u materiale di u corpu, u materiale di sigillatura, u standard di flange, u steli di estensione speciale, a pittura speciale è a marcatura di logu secondu u disegnu di u cliente o u requisitu tecnicu. MOQ flessibile per ordini di prughjettu.

Inspection & Testing

Ogni valvula passa per l'ispezione di gamma completa prima di a spedizione secondu u standard API 598.

- Ispezione in entrata di materie prime: cumpusizioni chimica di materiale è cuntrollu di pruprietà meccanica, registru di tracciabilità di materiale furnitu.

- Test idrostaticu di a cunchiglia: 1,5 volte a pressione nominale per u corpu di a valvola è u bonnet.

- Test di perdite di u sediu: 1,1 volte a pressione nominale, acqua o mediu azotu.

- Ispezione visuale, verificazione di dimensioni, vernice è ispezione di finitura di a superficia.

- Test di testimone da un istitutu di terzu cum'è SGS, BV hè accettatu nantu à a dumanda di u cliente.

- Un set cumpletu di documenti chì includenu certificatu di prova di materiale MTC, rapportu di prova idro, certificatu di cunfurmità pò esse furnitu.

Guida d'installazione è di mantenimentu

- Pulite accuratamente a pipeline prima di l'installazione per sguassà scorie di saldatura, sabbia è detriti, evitendu danni à a faccia di sigillatura.

- Muntà a valvola in a direzzione curretta di u flussu, serrate i bulloni di a flange in croce è uniformemente.

- Ùn mantene micca a valvula in posizione mezza aperta per un almacenamentu longu o un statu di travagliu.

- Per u funziunamentu regulare, eseguite periodicamente u ciclu di chjusu di apertura a corsa completa per impedisce l'appiccicazione di i sigilli.

- Verificate l'unione di a flange, l'imballaggio di steli per perdite esterne durante l'ispezione di rutina di u situ.

- Sustituite i pezzi di guarnizione usurati durante l'arrestu pianificatu; Aduprate materiale di sigillatura currispundente per u vostru mediu di travagliu.

- S'ellu hè dotatu di l'attuatore, verificate regularmente u coppia di l'attuatore, u statu di l'interruttore di finecorsa.

Serviziu post-vendita

-Periodu di garanzia: 12 mesi di garanzia da a data di spedizione, contru i difetti di fabricazione.

-Femu un supportu tecnicu cumpresu a revisione di disegnu, a cunferma di i paràmetri è a guida di u funziunamentu.

-U nostru squadra di ingegneria risponde à e dumande tecniche in 24 ore di travagliu.

-I pezzi di ricambio (sedili, guarnizioni, imballaggio stem) sò dispunibuli per re-ordine.

-On-situ cunsultazioni tecnicu pò esse dispostu per ordini prughjettu grande scala.

Nota: A garanzia NON copre i danni causati da una installazione sbagliata, una mis-operation o una cundizione media impropria.

Prudutti Cunsigliati Related

-Valvule à sfera flottante (2 pezzi / 3 pezzi valvola a sfera in acciaio inox)

-Vanne à sphère à tourillon fixe WCB en acier au carbone

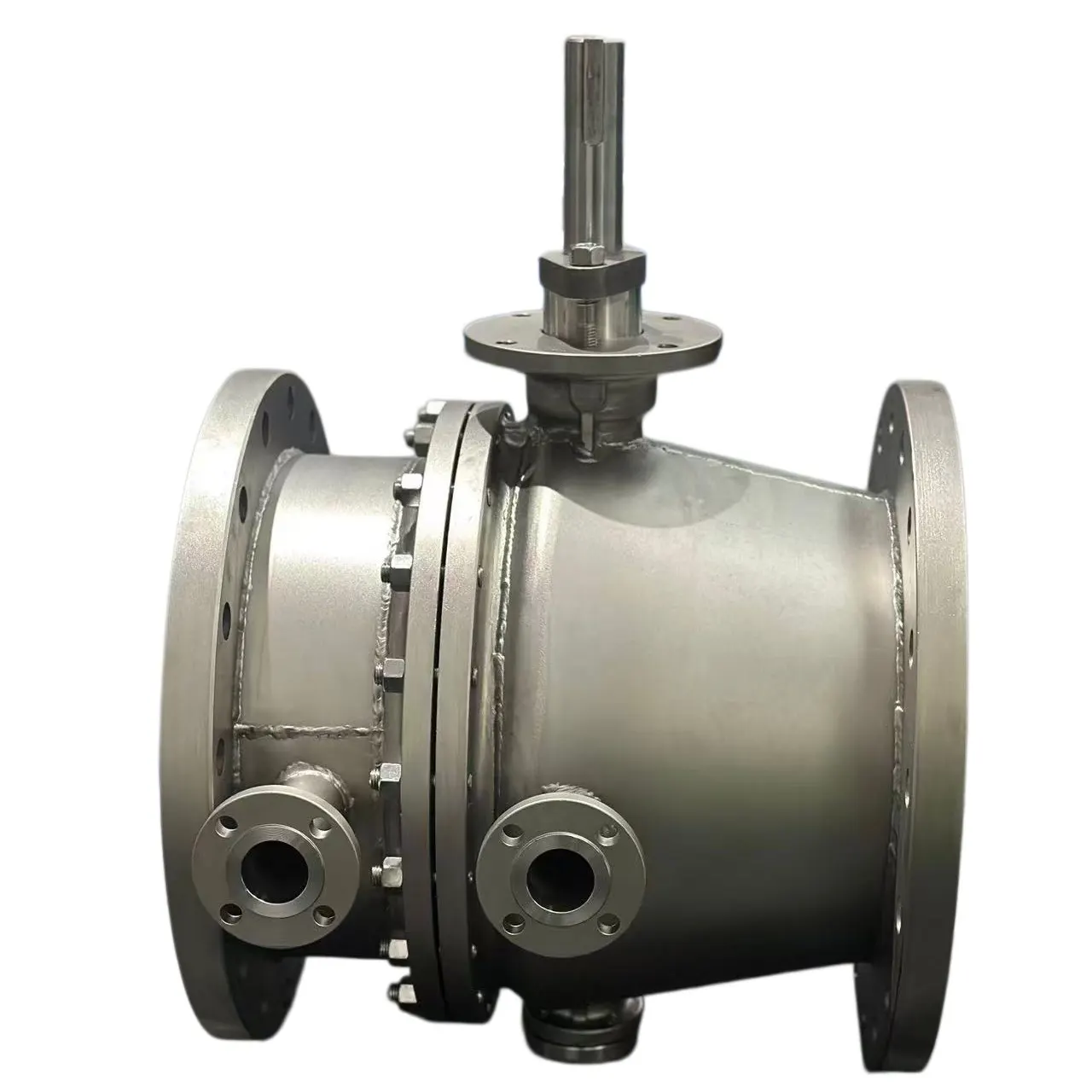

- Valvula à sfera fissa isolata da giacca per medium d'alta viscosità

-Valvule à sfera cù set completo di attuatori pneumatici / elettrici

- Valvula à sfera fissa in metallo per un serviziu à alta temperatura

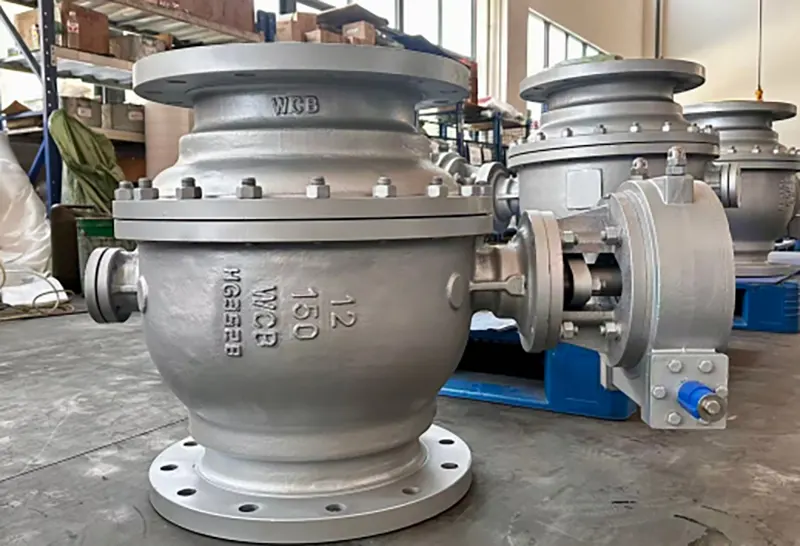

A nostra forza di fabbrica

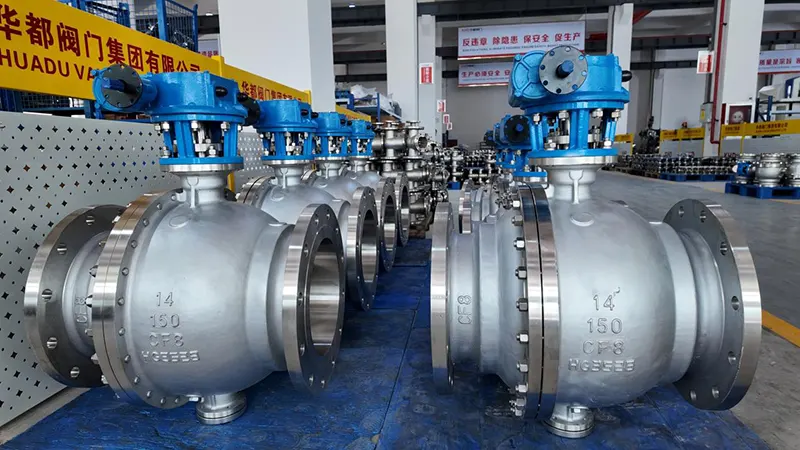

Huadu Valve Group hè situatu in Wenzhou in Cina, specializatu in u disignu di valvule industriali, forgiatura, machining è assemblea. Possedemu linee di produzzione cumplete cumpresi attellu di forgiatura, attellu di lavorazione CNC, attellu di assemblaggio è laboratoriu di prova indipendente. Tutti i prucessi di produzzione critichi sò finiti in casa, micca cumplettamente esternalizzati. Avemu una ricca sperienza per l'ordine di prughjetti di gasu di petroliu d'oltremare, petrochimica è acqua. I nostri prudutti sò esportati in l'Asia Sudueste, Mediu Oriente, Europa è altre regioni.

Chjama per Inchiesta

Per piacè mandateci i vostri requisiti detallati di cundizione di travagliu cumpresi dimensione, pressione, mediu, temperatura, tipu d'operazione è esigenze speciali. A nostra squadra tecnica valuterà è prepararà una citazione formale per voi prestu. Benvenuti ordine di mostra è grande cooperazione di prughjettu.
