Riassuntu di l'articulu: A Valve à globu à joint durhè pensatu per i sistemi di tubazioni industriali induve l'arrestu affidabile, a regulazione precisa di u flussu, a resistenza à alta temperatura è a durabilità à longu andà sò essenziali. Cù sigillatura di metallu à metallu è superfici di sigillatura dura, sta valvola hè particularmente adattata per i servizii esigenti chì implicanu vapore, oliu, gas, media abrasivi è fluidi industriali d'alta pressione.Huadufurnisce soluzioni ingegneriate di Valve di Globe Seal Hard cù materiali multipli di corpu, classi di pressione, opzioni di cunnessione è metudi di attuazione per diverse applicazioni industriali.
Table of Contents
- Chì ghjè una Valve di Globe Seal Hard?
- Cumu Funziona una Valvula di Globe Seal Hard?
- Chì sò e caratteristiche chjave?
- Chì specificazioni tecniche chì i cumpratori devenu cunsiderà?
- Hard Seal versus Soft Seal Globe Valve: Chì hè a Differenza?
- Induve sò aduprate i valvole di globu di tenuta dura?
- Cumu si deve selezziunà a Valvula Giusta?
- Perchè cunsiderà Huadu cum'è un fabricatore di valvule?
- Domande Frequenti
- Cunclusioni

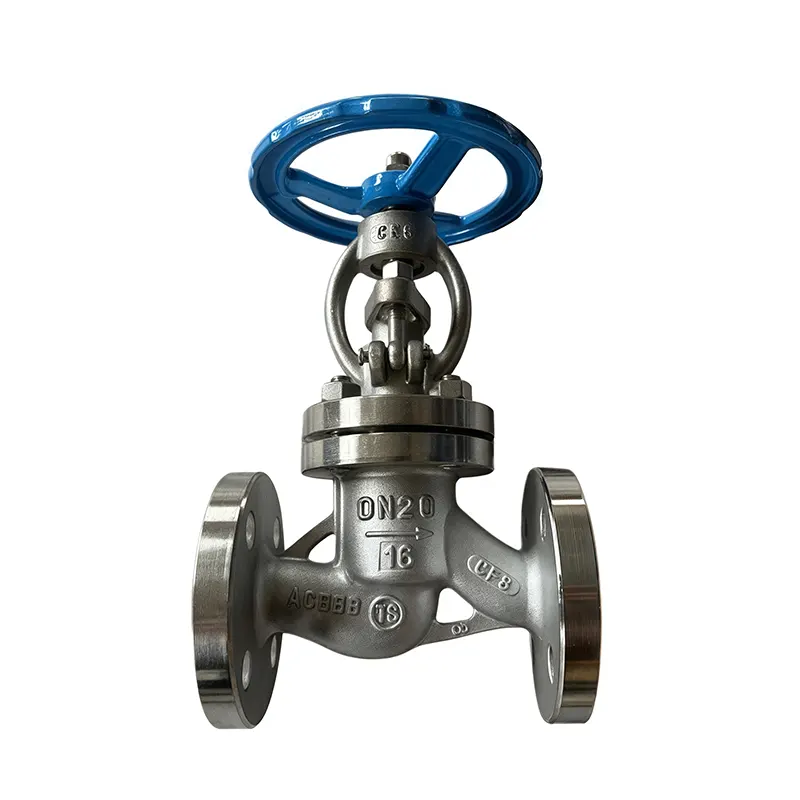

Chì ghjè una Valve di Globe Seal Hard?
A Valvula di Globe Seal Hard hè una valvula di cuntrollu di flussu industriale chì usa una struttura di sigillatura di metallo à metallu invece di s'appoghjanu principalmente in materiali di sigillatura morbida. Huadu sviluppa stu tipu di valvula per ambienti di pipeline esigenti induve a temperatura, a pressione, l'abrasione è l'operazione ripetuta ponu mette un stress significativu nantu à i cumpunenti di sigillatura convenzionale.
A vàlvula generalmente usa un corpu in stile globu è un discu mobile chì viaghja versu o luntanu da u sediu. Stu muvimentu permette à a valvula di fà duie funzioni impurtanti: chjude u flussu di pipeline è regulendu u flussu. Comparatu cù una valvula d'isolazione simplice, a cunfigurazione di u globu furnisce un megliu cuntrollu di u muvimentu di u fluidu.
Per i servizii esigenti, a superficia di sigillatura pò esse duru cù Stellite o altri materiali adatti resistenti à l'usura. Sta custruzzione aiuta à riduce a degradazione causata da a friczione, l'erosione è l'operazione à alta temperatura.
Sicondu a specificazioni di u produttu, a Valvula di Globe Seal Hard di Huadu pò esse cunfigurata cù a custruzzione di l'acciaio di carbone o di l'acciaio inossidabile, parechje classi di pressione, è parechji metudi operativi, facenu adattabile à diversi prughjetti industriali.
Cumu Funziona una Valvula di Globe Seal Hard?
U principiu di funziunamentu hè simplice ma assai efficace. Quandu a valvula hè aperta, u discu si alluntanassi da u sediu, creendu un passaghju di flussu. Quandu u volante, l'attuatore, o u meccanismo di operazione move u gambu in a direzzione opposta, u discu si avvicina à u sediu è restringe progressivamente u flussu.
U cuntattu di metallu à metallu trà u discu è u sediu crea l'interfaccia di sigillatura primaria. Quandu sò ingegneriate è fabbricate bè, e superfici duru ponu furnisce una forte resistenza à l'usura è l'erosione durante u serviziu esigenti.
Una sequenza operativa tipica include:
- L'operatore gira u volante o attiva l'attuatore sceltu.
- U troncu trasferisce a forza operativa à u discu di a valvula.
- U discu si move relative à u sediu per cuntrullà u passaghju di flussu.
- Quandu u discu ghjunghje à u sediu, e superfici di sigillatura metallica stabiliscenu chjusu.
- Quandu riapertu, u discu si alluntanassi da u sediu per restaurà u flussu di pipeline.
Stu muvimentu lineale cuntrullabile hè unu di i motivi chì e valvole di globu sò spessu scelti quandu sò richieste sia l'isolamentu sia a capacità di throttling.
Chì sò e caratteristiche chjave?
Una Valvula di Globe Seal Hard di alta qualità deve esse scelta secondu e cundizioni di u funziunamentu attuale piuttostu cà solu a so dimensione nominale. Diversi caratteristiche di u disignu affettanu direttamente l'affidabilità è a vita di serviziu.
1. Metal-à-Metal Hard Sealing
A struttura di sigillatura dura hè pensata per ambienti operativi esigenti. I superfici di sigillatura dura ponu furnisce una migliore resistenza à l'usura, l'erosione è a degradazione di temperatura chì parechji materiali di sigillatura morbida cunvinziunali.
2. Capability High-Temperatura
Huadu elenca un intervallu di temperatura di circa -29 ° C à 425 ° C per a cunfigurazione riferita. Questu facenu a valvula adattata per parechji servizii industriali chì implicanu acqua calda, vapore, fluidi di prucessu è altri media à temperatura elevata.
3. Classi di pressione multiple
U pruduttu hè dispunibule in classi di pressione cumpresi Classe 150, 300, 600, 900, è 1500. Questu dà à l'ingegneri di u prugettu più flessibilità quandu currisponde à a valvula à i requisiti di pressione di pipeline.
4. Attuazione Flexible
Sicondu u prughjettu, l'operazione pò esse cunfigurata per mezu di un volante, un mecanismu di ingranaggi, un attuatore elettricu, un attuatore pneumaticu o un attuatore idraulicu.
5. Opzioni di materiale resistente à a corrosione
I cunfigurazioni in acciaio inox sò adattati per l'applicazioni induve a resistenza à a corrosione hè impurtante. E versioni d'acciaio di carbonu ponu furnisce una suluzione ecunomica per i media industriali compatibili.
Chì specificazioni tecniche chì i cumpratori devenu cunsiderà?
Per l'approvvigionamentu industriale, e specificazioni tecniche anu da esse rivedute inseme invece di valutate individualmente. A tavula seguente riassume i paràmetri chjave assuciati cù a cunfigurazione Huadu riferita.
| Parametru | Specificazione |
|---|---|
| Tipu di pruduttu | Valve à globu à joint dur |
| Design Standard | API 6D / ASME B16.34 |
| Dimensione nominale | 1/2" à 48" |
| Classe di pressione | Classe 150 / 300 / 600 / 900 / 1500 |
| Materiale di u corpu | A351 CF8M è altre opzioni di materiale secondu a cunfigurazione |
| Materiale di u Sediu | Stellite Hardfaced / PTFE / RPTFE / Grafite |
| Materiale Stem | A182 F316 / A182 F316L / 13Cr |
| Finisce i cunnessioni | Flangiata / Filettata / Saldata (BW/SW) |
| Gamma di temperatura | -29 °C à 425 °C |
| Operazione | Volante / Gear / Elettricu / Pneumaticu / Idraulicu |
| Testing | API 598 / Test di Shell & Seat Idrostaticu |
Nota:E specificazioni attuali deve esse sempre cunfirmate contr'à a scheda di dati di u prughjettu, i normi applicabili, e caratteristiche medie, a valutazione di pressione-temperatura, è a documentazione tecnica di u fabricatore prima di cumprà.
Hard Seal versus Soft Seal Globe Valve: Chì hè a Differenza?
U metudu di sigillatura hè unu di i fatturi più impurtanti quandu selezziunate una valvula globu. I disinni di sigilli duri è di sigilli morbidi sò destinati à diversi ambienti operativi.
| Paraguni | Valve à globu à joint dur | Valve à globe à joint souple |
|---|---|---|
| Principiu di sigillatura | Sigillatura di metallo à metallu | Materiale di sigillatura suave |
| Resistenza à a temperatura | Eccellente per esigenti serviziu à alta temperatura | Dipende assai di u materiale di sigillatura |
| Resistenza à l'usura | Altu cù un hardfacing adattatu | In generale, più sensibile à l'usura meccanica |
| Media abrasive | Più adattatu per i servizii esigenti | Pò avè limitazioni |
| Applicazioni tipiche | Vapuri, putenza, petrochimica, metallurgia | Servizi puliti è relativamente moderati |
In termini pratichi, u sigillamentu morbidu pò esse vantaghju induve e cundizioni di u funziunamentu sò moderate è hè necessariu un sigillamentu eccezziunale strettu. Sealing dura diventa più attrattiva quandu u pipeline implica alta temperatura, alta pressione, particelle abrasive, o operazione industriale ripetuta.
Induve sò aduprate i valvole di globu di tenuta dura?
A capacità di resiste à e cundizioni esigenti rende a tecnulugia di Valvola di Globe Seal Hard adatta per una larga gamma di sistemi industriali.
- Impianti petrolchimici:Adupratu per u cuntrollu di fluidi di prucessu, idrocarburi è media à alta temperatura.
- Generazione di energia:Adatta per a vapore è altre linee di prucessu à alta temperatura.
- Metallurgia:Utile induve a temperatura elevata è e cundizioni operative abrasive creanu usure supplementari di a valvola.
- Oliu è Gas:Applicabile à l'isolamentu di fluidi industriali è à i sistemi di cuntrollu di flussu quandu a pressione selezziunata è i valori di materiale sò appropritati.
- Trattamentu di l'acqua:Pò esse integratu in l'acqua industriale è i tubi di fluidi di prucessu.
- Trattamentu industriale generale:Adatta per acqua, oliu, gasu, vapore è fluidi industriali cumpatibili.
A vàlvula curretta deve esse sempre assuciata à u mediu attuale, a temperatura, a pressione, u flussu, e caratteristiche di corrosione è i bisogni di a stallazione.
Cumu si deve selezziunà a Valvula Giusta?
A scelta di una valvula industriale solu per u diametru di u tubu pò esse risultatu in prublemi di rendiment. E squadre d'approvvigionamentu è l'ingegneri anu da valutà tuttu l'ambiente operativu.
Cunsiderate i seguenti fattori:
- Medium:Identificà se u pipeline porta acqua, vapore, oliu, gasu, chimichi o fluidi abrasivi.
- Température de fonctionnement :Cunfirmà a temperatura normale è massima.
- Pressione di travagliu:Selezziunate una classe di pressione chì risponde à i bisogni di u disignu propiu.
- Dimensione nominale:Abbinate a dimensione di a valvula cù a pipeline è e caratteristiche di flussu necessariu.
- Materiale di u corpu:Cunsiderate a corrosione, a temperatura, a pressione è e esigenze meccaniche.
- Materiale di sedia è di discu:Selezziunà u duru o altri materiali di sigillatura secondu e cundizioni di serviziu.
- Finisce a cunnessione:Verificate i requisiti di flange, filettate, saldatura a testa o saldatura.
- Attuazione:Determina se l'operazione manuale o automatizata hè necessaria.
- Teste è Norme:Cunfirmà i requisiti di cuncepimentu è di ispezione applicabili prima di ordini.
Un fabricatore di valvula qualificata pò aiutà l'ingegneri à valutà queste variabili è selezziunate una cunfigurazione adatta invece di trattà a valvula cum'è un cumpunente standard off-the-shelf.
Perchè cunsiderà Huadu cum'è un fabricatore di valvule?
Per i cumpratori industriali, a capacità di u fornitore hè impurtante quant'è e specificazioni di u produttu. Huadu Valve Group integra u disignu di e valvole, a colata, a lavorazione CNC, l'assemblea, a prova è i servizii di fornitura per l'applicazioni di valvole industriali.
Sicondu a so infurmazione di a cumpagnia publicata, Huadu hà più di 11 anni di sperienza di produzzione, un stabilimentu di fabricazione chì copre circa 25.333 metri quadrati, una capacità di produzzione annuale chì supera 30.000 unità, è un tassu qualificatu di produttu finitu rapportatu di 99,8%.
E so capacità di fabricazione includenu:
- Usinazioni di precisione CNC
- Colata di valvule è assemblea
- Testi idrostatici è pneumatici
- Pruduzzione di valve à alta temperatura è bassa temperatura
- Soluzioni di valvola persunalizati
- Fabricazione OEM è ODM
Huadu dichjara ancu chì i so prudutti di valvula sò furniti à i mercati internaziunali è usati in u petroliu, a raffinazione di l'oliu, u gasu naturale, a trasfurmazioni chimiche, a generazione di energia, u trattamentu di l'acqua, a metallurgia, a minera è altri settori industriali.
Per i cumpratori chì cercanu unValve à globu à joint dur, a valutazione di a capacità di fabricazione, a tracciabilità di i materiali, a prova di pressione, i normi applicabili è u supportu tecnicu pò aiutà à riduce i risichi d'acquistu è à migliurà l'affidabilità operativa à longu andà.
Domande Frequenti
Chì ghjè u vantaghju principale di una Valvula Globe Seal Hard?
U vantaghju principali hè a so struttura di sigillatura di metallo à metallu, chì pò furnisce una forte resistenza à l'alta temperatura, a pressione, l'usura è l'erosione quandu a valvula hè currettamente cuncepita per l'applicazione.
Pò esse aduprata una Valvula Globe Seal Hard per u vapore?
Iè. I valvole di globu sigillati currettamente specificati sò cumunimenti adattati per l'applicazioni di vapore industriale perchè e so superfici di sigillatura di metalli ponu resiste à e cundizioni di temperatura esigenti. A valutazione di pressione-temperatura deve esse verificata per ogni cunfigurazione specifica.
Chì materiali sò dispunibuli per i Valvole di Globe Seal Hard?
L'opzioni di materiale dipende da u mudellu è l'applicazione. Huadu elenca suluzioni di l'azzaru di carbone è di l'acciaio inox, cù cumpunenti cum'è A182 F316, A182 F316L, 13Cr, è CF8M dispunibili in a cunfigurazione riferita.
Chì classi di pressione sò dispunibili?
U pruduttu Huadu riferitu hè offru in cunfigurazioni Classe 150, 300, 600, 900 è 1500. I cumpratori anu da selezziunà a classe di pressione secondu a pressione di design di pipeline è i standard applicabili.
A valvula pò esse automatizata?
Iè. In più di u funziunamentu di u volante, i metudi operativi dispunibuli includenu l'operazione di ingranaggi, l'attuazione elettrica, l'attuazione pneumatica è l'attuazione idraulica, secondu a cunfigurazione necessaria.
Chì standard sò assuciati cù sta valvula?
I specificazioni di u produttu riferiti includenu API 6D è ASME B16.34 per u disignu, ASME B16.10 per dimensioni faccia a faccia, ASME B16.5 è ASME B16.47 per i standard di flange, è API 598 per teste.
Cunclusioni
Una Valvula di Globe Seal Hard pò esse una soluzione efficace per u cuntrollu di u flussu industriale induve i materiali di sigillatura morbida cunvinziunali ùn ponu micca furnisce a durabilità necessaria. A so struttura di sigillatura di metallu à metallu, a superficia dura, l'opzioni di classi di pressione larga, è a cumpatibilità cù i media esigenti facenu particularmente preziosu in a generazione di energia, petrochimica, metallurgia, oliu è gasu, trattamentu d'acqua è applicazioni industriali generale.
Per i squadre d'approvvigionamentu, a megliu scelta dipende di più di a dimensione di a valvula. Mediu, temperatura, pressione, cumpatibilità di materiale, cunfigurazione di sigillatura, tippu di cunnessione, attuazione, standard, è esigenze di teste devenu esse valutate prima di cumprà. Se cercate una soluzione di valvula industriale affidabile o avete bisognu di assistenza per selezziunà a Valvula Globe Seal Hard adatta per u vostru prughjettu di pipeline,cuntatta ciper discutiri i vostri bisogni tecnichi, l'opzioni di persunalizazione è e cundizioni di l'applicazione cù a squadra Huadu.
