Valve à sabot forgé soudé à l'emboîture

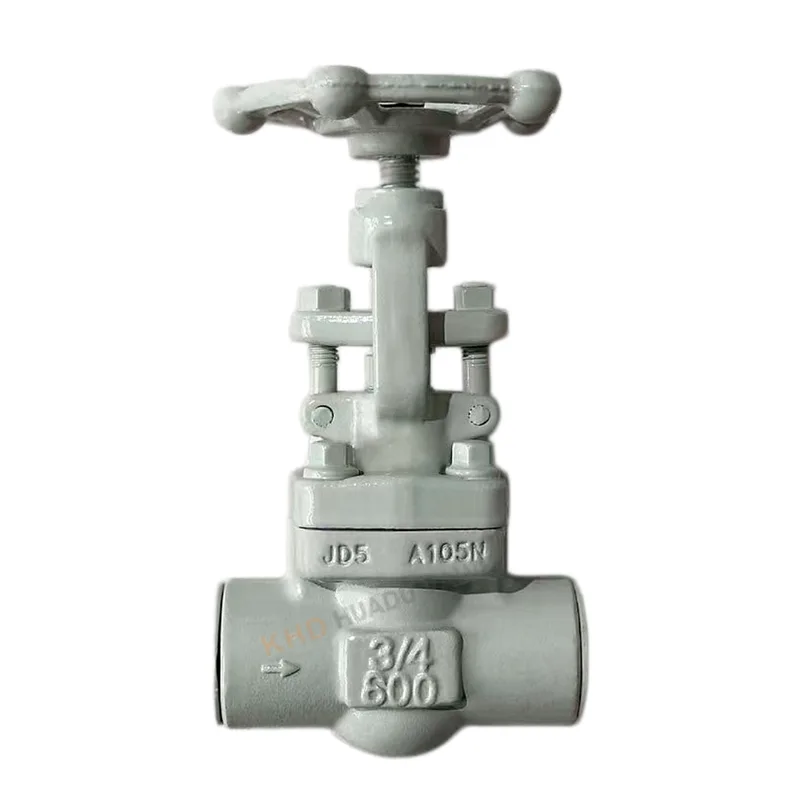

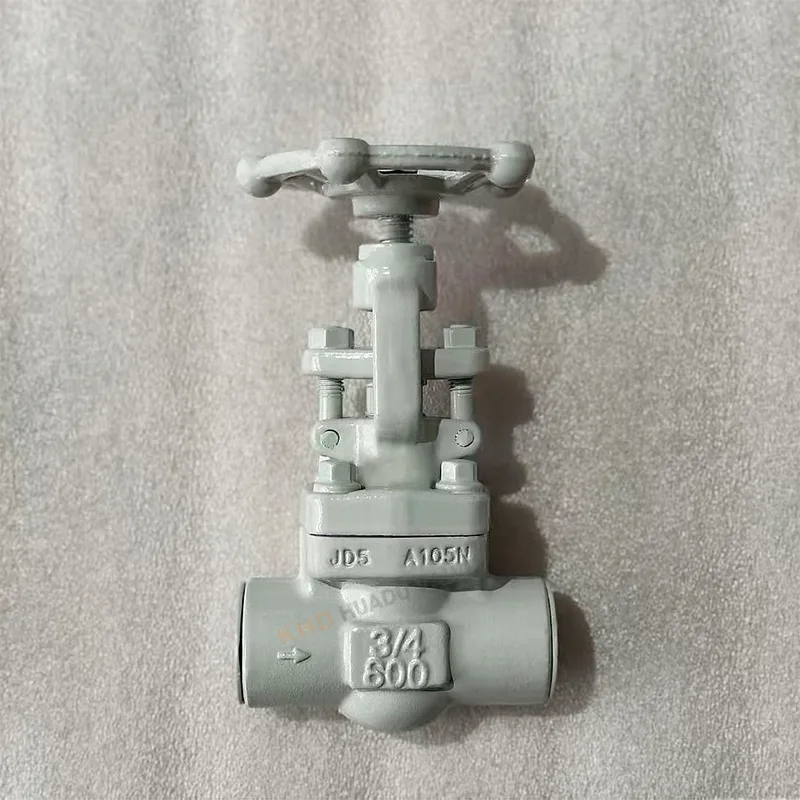

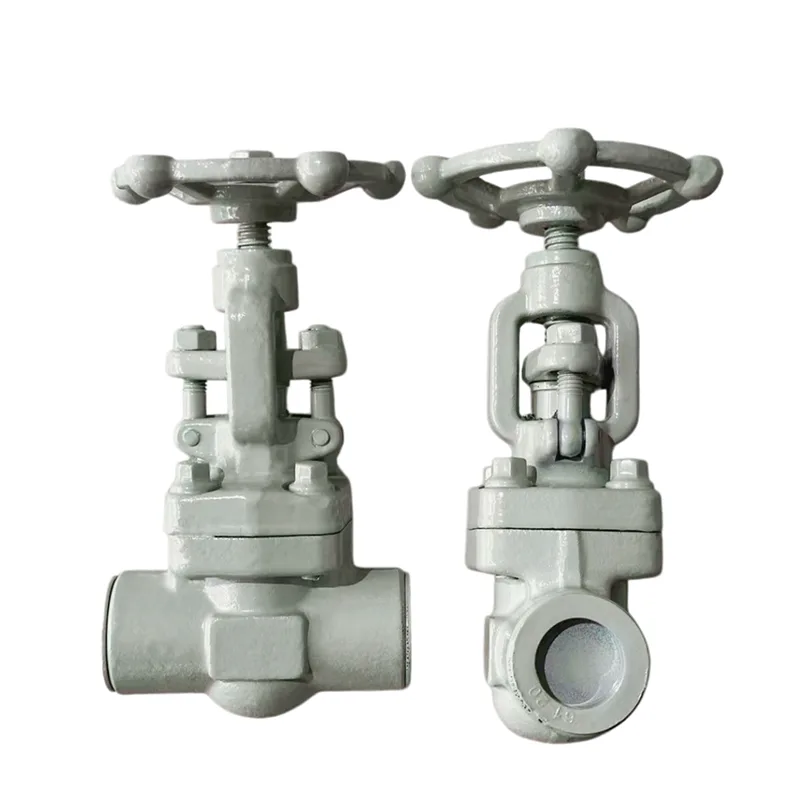

A vàlvula di porta forgiata saldata in socket hè una vàlvula industriale d'alta pressione pensata per l'arrestu di a pipeline è u cuntrollu di u flussu. Fabbricatu da Huadu Valve Group, usa l'acciaio di carbone forgiatu A105N è hè adattatu per e cundizioni di travagliu di Classe 600. Hè largamente utilizatu in i sistemi di petroliu, chimichi, di energia è di vapore d'alta pressione induve a sicurezza è a prestazione di sigillatura sò critiche.

Materia prima è vantaghji strutturali

Corpu d'acciaio forgiatu di alta qualità

A vàlvula di porta forgiata saldata à socket hè fatta da acciaio di carbone forgiatu A105N, assicurendu:

Alta forza è densità

Eccellente resistenza à l'impattu

Nisun difetti di colata cum'è pori o buchi di sabbia

Ispezione rigorosa di materiale

Ogni lotto di materie prime hè pruvatu cù l'analisi spettrali per assicurà:

A cumpusizioni chimica precisa

Nisun materiali riciclati o substandard

Prestazione meccanica stabile

Vantaggi di cunnessione Socket-Weld

U tipu di cunnessione di a valvola di porta forgiata saldata in presa furnisce:

Forte prestazione di sigillatura

Megliu resistenza à alta pressione cà flange

Rischiu di perdita ridutta in u sistema criticu

Specificazioni tecniche

Parametri standard

Taglia: DN15-DN50 (stock regular)

Classe di pressione: Classe 300 / Classe 600

Materiale: A105N forgiatu in acciaio carboniu

Tipu: valvola di porta forgiata saldata

Gamma di temperatura: -29 ° C à 570 ° C

Prucessu di fabricazione

A vàlvula di porta forgiata saldata in presa hè prodotta attraversu:

Forgiatura di fustelle integrali

Trattamentu di u calore (processu di normalizazione)

Usinazioni di precisione CNC

Funzioni di rendiment

Accuratezza di a superficia di sigillatura à livellu di micron

Prestazione di sigillatura senza perdite

Funzionamentu lisu senza jamming

Adatta per sistemi di vapore à alta temperatura

Aree d'applicazione

Industria di Oil & Gas

A vàlvula di porta forgiata saldata in socket hè largamente usata in:

Tubi di raffineria

Sistemi di trasmissione d'oliu

Impianti di gas naturale

Industria chimica

Pipeline chimiche à alta pressione

Sistemi di cuntrollu di fluidi corrosivi

Sistemi di entrata / uscita di reattori

Industria di l'energia

Tubi di vapore

Sistemi di putenza termale

Tubi di condensazione

Usu industriale generale

Pipeline di picculu diametru à alta pressione

Sistemi di isolamentu di l'equipaggiu

Applicazioni di chjusi di sicurità

Attributi chjave

FAQ

Cosa hè una cunnessione socket-weld?

Una cunnessione socket-weld hè un metudu di unione di pipa induve a pipa hè inserita in un socket incassatu è poi saldatu intornu à l'esternu. Hè cumunimenti usatu in sistemi d'alta pressione è di diametru chjucu.

In u casu di una valvola di porta forgiata saldata, a pipa hè inserita in u socket end di valve è saldata per furmà una articulazione forte è resistente à fughe.

Funzioni chjave di a cunnessione socket-weld

Alta forza è resistenza à a pressione

Eccellente prestazione di sigillatura

Adatta per pipeline DN15-DN50

Rischiu ridottu di perdite cumparatu cù i giunti filettati

Cumunu in i sistemi di oliu, gasu è vapore

Si deve smontare e valvole a saldatura prima di saldare?

Iè, assolutamente. Prima di installà una vàlvula di porta forgiata saldata, a valvula ùn deve esse micca assemblata parzialmente durante a saldatura.

Pratica d'installazione curretta:

Eliminate i cumpunenti interni se pussibule (o assicuratevi chì a valvula hè completamente aperta)

Inserite a pipa cumplettamente in u socket

Mantene un picculu spaziu di espansione (~ 1,5-2 mm)

Eseguite a saldatura solu nantu à l'articulazione esterna

Permette di rinfriscà prima di operare a valvula

Note impurtanti:

Evite surriscaldamentu di u corpu di a valvula

Impedisce chì i slag di saldatura entre in a cavità di a valvula

Assicuratevi l'allineamentu currettu prima di saldatura

A saldatura inappropriata pò dannà e superfici di sigillatura è riduce a vita di a valvula.

Chì ghjè a diffarenza trà OS&Y è u bonet bullonatu?

Quessi sò dui disinni strutturali sferenti utilizati in valvule di porta.

OS&Y (Vite esterna e giogo)

Stem thread hè fora di u corpu di a valvula

U muvimentu di u troncu visibile indica u statu apertu / chjusu

Mantenimentu più faciule è monitoraghju di u funziunamentu

Cumunu in a prutezzione di u focu è i sistemi industriali

Bonnet bullonné

Bonnet hè cunnessu à u corpu di valvula cù bulloni

Disegnu di u troncu internu (micca visibile esternamente)

Struttura compatta

Ampiamente utilizatu in applicazioni industriali generale

Paragone simplice:

OS&Y = visibilità esterna + monitoraghju di u funziunamentu faciule

Bonnet bulloned = struttura compatta + ecunomica

I dui tipi ponu esse appiicati in una valvola di porta forgiata saldata in socket, secondu e esigenze di u prugettu.
